一、齒輪傳動的功能
齒輪傳動是應用較廣泛的一種機械運動，在精密機械、儀器儀表、自動控制裝置中廣泛地用來傳遞運動和動力。它的基本功能有：
(1)傳遞任意兩軸之間的回轉運動。對運動系統中的任意兩軸，無論它們的軸線是乎行、相交或相偌，都可以通過不同類型的齒輪來傳遞回轉運動。

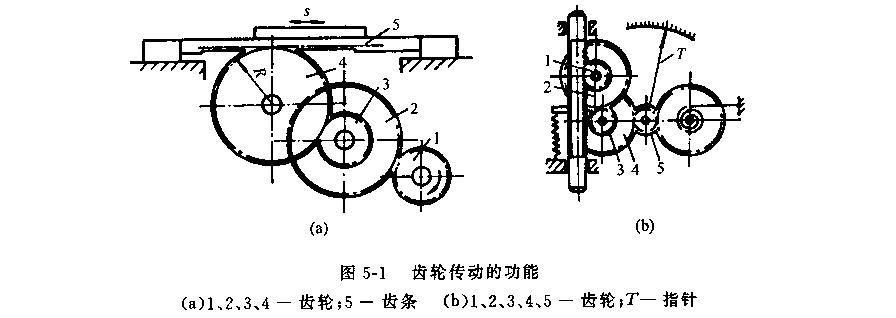

(2)實現回轉與宜線運動的相互變換。圖5—1(a)所示為主動輪1的回轉運動變?yōu)辇X條5的直線運動；圖5—1(b)所示為干分表機構帶有齒條的測桿作直線運動，結果帶動齒輪5作回轉運動．使5上的指針偏轉顯示位移變化。
(3)實現輪系的變速運動。根據輸入軸和輸出軸的轉速變化要求，可配置齒輪副的傳動比來實現，固5—1(a)為減速傳動，縮小輸入的位移量，圖5—1(b)為增速傳動，放大輸入的位移量。
二、齒輪傳動的特點
齒輪傳動具有傳動比推確、傳動精度高、傳動效率高、傳動乎穩、工作可靠、壽命長、結構緊湊、速度和功率范圍寬等優點。但某些類型的齒輪制造比較復雜，當齒輪的制造和安裝箱度低時，所引起的傳動噪聲和振動對儀器性能有很大的影響。在精密儀器中采用的齒輪傳動的主要特點是：傳遞力矩不大，功率較小，而要求精度較高、運轉靈活、結構緊湊。多采用小模數齒輪傳動。http://www.hnqxt.com
