字符點陣式液晶顯示器工作原理
2014-05-22 來源：正航儀器 作者：正航網絡 閱讀：次

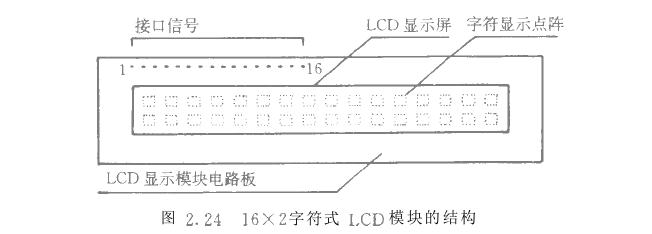

字段式LCD的顯示內容有限，要進行較多信息的顯示時，可采用字符點陣式。點陣式液晶的電極數目較多，顯示控制和驅動較為復雜，普通用戶可選用標準化的點陣式LCD模塊，這些模塊集LCD控制器和驅動器于一體，對用戶來說相當于一個可編程的顯示模塊，軟件工作只是送入適當的控制寧和顯示數據，其余的工作由模塊內置的控制器完成，該控制器是一個專用的單片機芯片。由此可見，點陣式LCD模塊相當于可編程智能模塊，下面以圖224所示的16×2字符點陣式LCD為例介紹對點陣式LCD的應用。

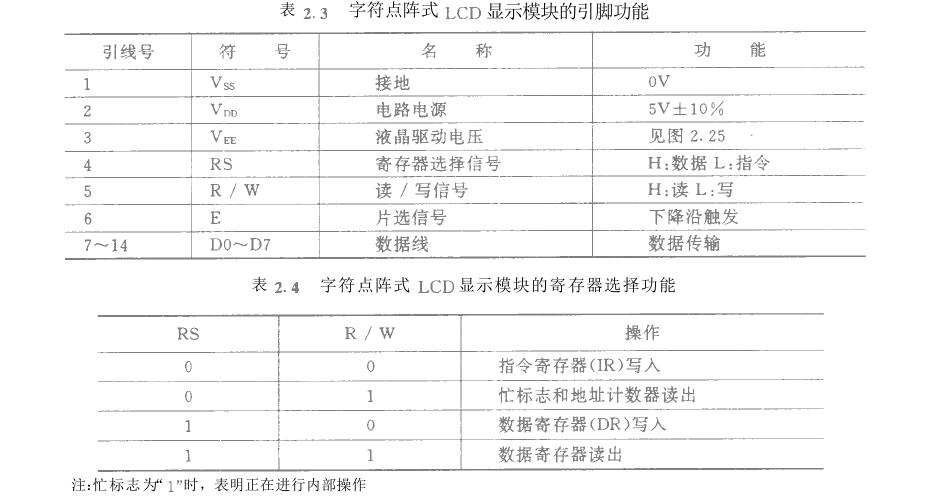

16×2字符點陣式LCD的顯示能力為每行16個字符，兩行共32個字符；模塊內的字符發生器自動生成顯示點陣，其字符庫容量為256B，低地址區與標準的ASCII字符集對應，只需送入需顯示數據的ASCII碼值即可；高地址區為特殊的符號和用戶可自定義的符號區。表2．3和表2.4所示的為16×2字符點陣式LCD的引腳和引腳邏輯所對應的操作。

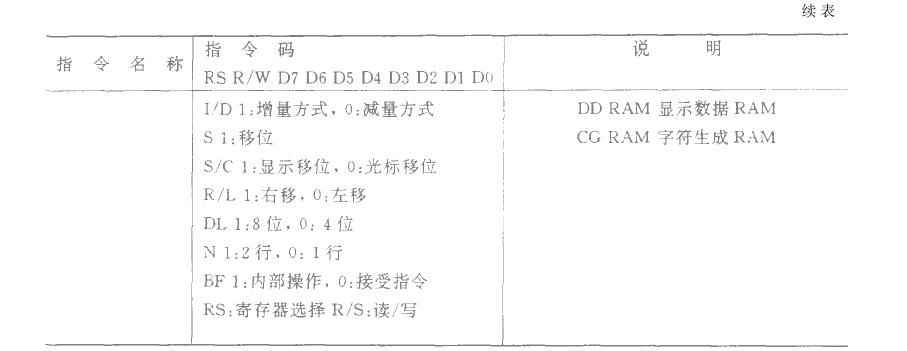

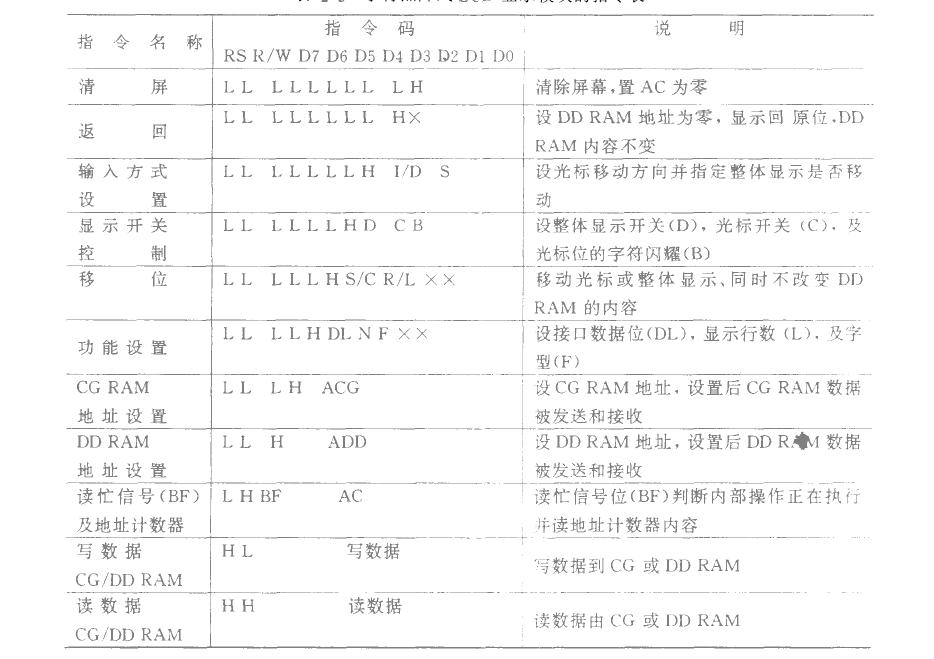

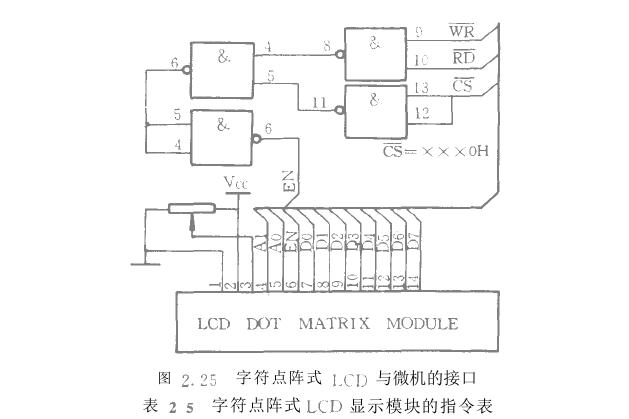

根據表2.3和表2.4，就可以設計字符點陣式LCD的硬件電路，圖2.25所示的是LCD模塊和MCS—51單片機以總線方式接口的電路圖。由于模塊提供的引腳控制信號電平和時序與單片機的外部讀/寫方式不甚相符，電路中通過組合邏輯使二者配合，讀者可對照表格、電路和單片機時序分析其中的細節。若直接將各線與微機系統的I/O口線連接，則可省去圖：2；所示的組合邏輯，用軟件實現與模塊的時序配臺.http://www.hnqxt.com
