一、起泡的評級

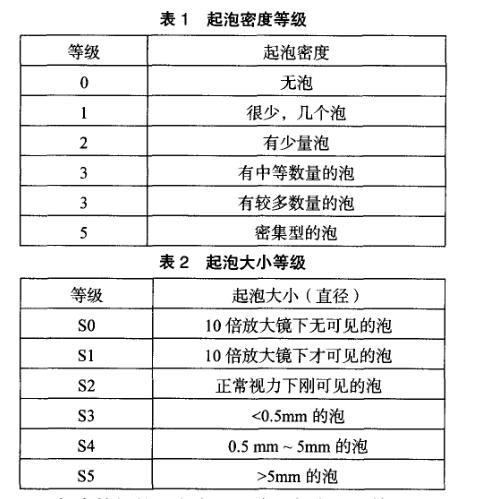

漆膜的起泡等級用漆膜起泡的密度(表1)和起泡的大小(表2)表示。
起泡等級的評定表示方法：起泡密度等級和氣泡大小等級(加括號)。示例：起泡2(s3)，表示漆膜起泡密度為2級，起泡大小為S3級。
二、生銹等級的評定

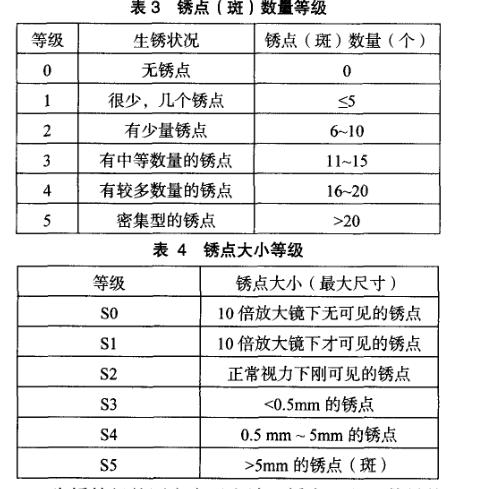

漆膜的生銹等級用漆膜表面的銹點(銹斑)數量(表3)和銹點大小(表4)表示，生銹等級的評定表示方法：銹點(斑)數量的等級和銹點大小的等級(加括號)。示例：生銹3(S4)，表示銹點(斑)的數量等級為3級，銹點大小等級為S4級。
三、變色等級評定

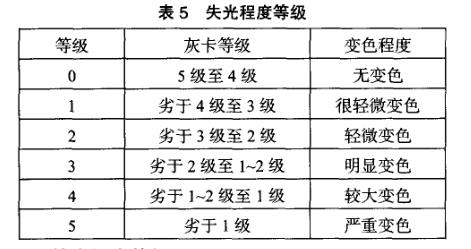

按照G B／T 97616J的規(guī)定將腐蝕前的試樣與未進行腐蝕的試樣進行目視比色，按照漆膜老化前后顏色變化程度參照G B 2507J用灰色樣卡進行評級，見表5。
四、綜合評定等級

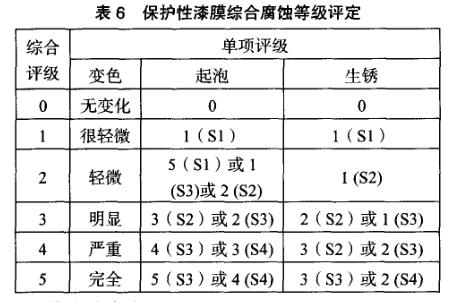

按腐蝕試驗過程中出現的單項破壞等級評定漆膜耐鹽霧的綜合等級，分0，1，2，3，4，5六個等級，分別代表漆膜耐鹽霧腐蝕性能的優(yōu)、良、中、可、差、劣。
五、檢查注意事項
1) 記錄每一種破壞現象。
2)漆膜如上述三種破壞現象，評定綜合等級時，應按最嚴重的一項評定。
3)漆膜如出現上述五項外的異常情況，應作記錄，并描述。
六、總結
鹽霧試驗是一個復雜的試驗過程，影響其試驗結果的因素很多，破壞現象又十分復雜，所以要求試驗人員在試驗過程中，首先要嚴格按國家標準方法操作，時刻注意觀察試驗現象，保證試驗條件的穩(wěn)定，盡量減少影響因素，降低影響程度。在結果評價時要仔細觀察，做好實驗現象的判斷和詳盡的試驗記錄，同時應該拍攝腐蝕試驗前后試樣的照片，再結合各項指標，給出綜合評價。只有這樣才能使得出的試驗結果更接近于真實與合理。另外，也希望國家有關部門能制定出更詳盡、更切實可行的具體評價標準。http://www.hnqxt.com
相關信息
粵公網安備 44190002001231號
