在對飛機告警系統產生虛警信號的故障機理進行研究過程中，需對機上傳感器、電子機載設備、航空零部件及材料進行恒定或交變濕熱試驗，為理論分析提供一個試驗依據。為此，我們在自研溫濕度試驗箱的基礎上研究與設計了一種采用GPIB總線技術和虛擬儀器技術的溫濕度綜合實驗系統。
一、溫濕度綜合試驗系統的主要功能
(1)可以實現對溫濕度試驗箱內溫度、濕度自動采集和記錄，無須人工統計，實時性好，效率高；
(2)可以對試驗箱內試驗件的各相關參數進行自動實時測量和記錄，實現了整個試驗過程的自動測量和控制，避免了人為誤差，滿足一定的測量精度要求；
(3)可以利用工業控制計算機對試驗件各相關參數的測量結果，進行多種數據分析、運算和統計，結果可存檔易保存并可查詢。
二、系統的硬件設計與工作原理
試驗系統硬件主要包括主控計算機、AX5488GPIB接口卡、信號發生器、可程控開關組件，I/O板、通用測量儀器(有頻譜分析儀、絕緣電阻測試儀、泰克數字存儲示波器、7位半數字萬用表)及低壓直流電源等構成。

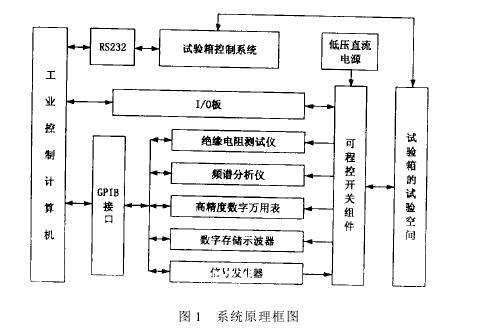

主控計算機通過GPIB卡與高精度數字萬用表等儀器設備進行數據通信，間接完成對被試驗件的數據采集；信號發生器用于提供試驗件所需激勵信號；頻譜分析儀用于對某些試驗件的輸出信號或測量結果進行相關的頻譜分析；I/O板和可程控開關組件完成儀器設備的通道切換和試驗件的加電工作；工控機通過RS-232接口完成對試驗箱內的溫度、濕度采集及控制。其原理結構框圖如圖1所示。該系統實現了被測件及被測電子設備在一定溫度和濕度下的準確測量并做相應的分析。http://www.hnqxt.com/
